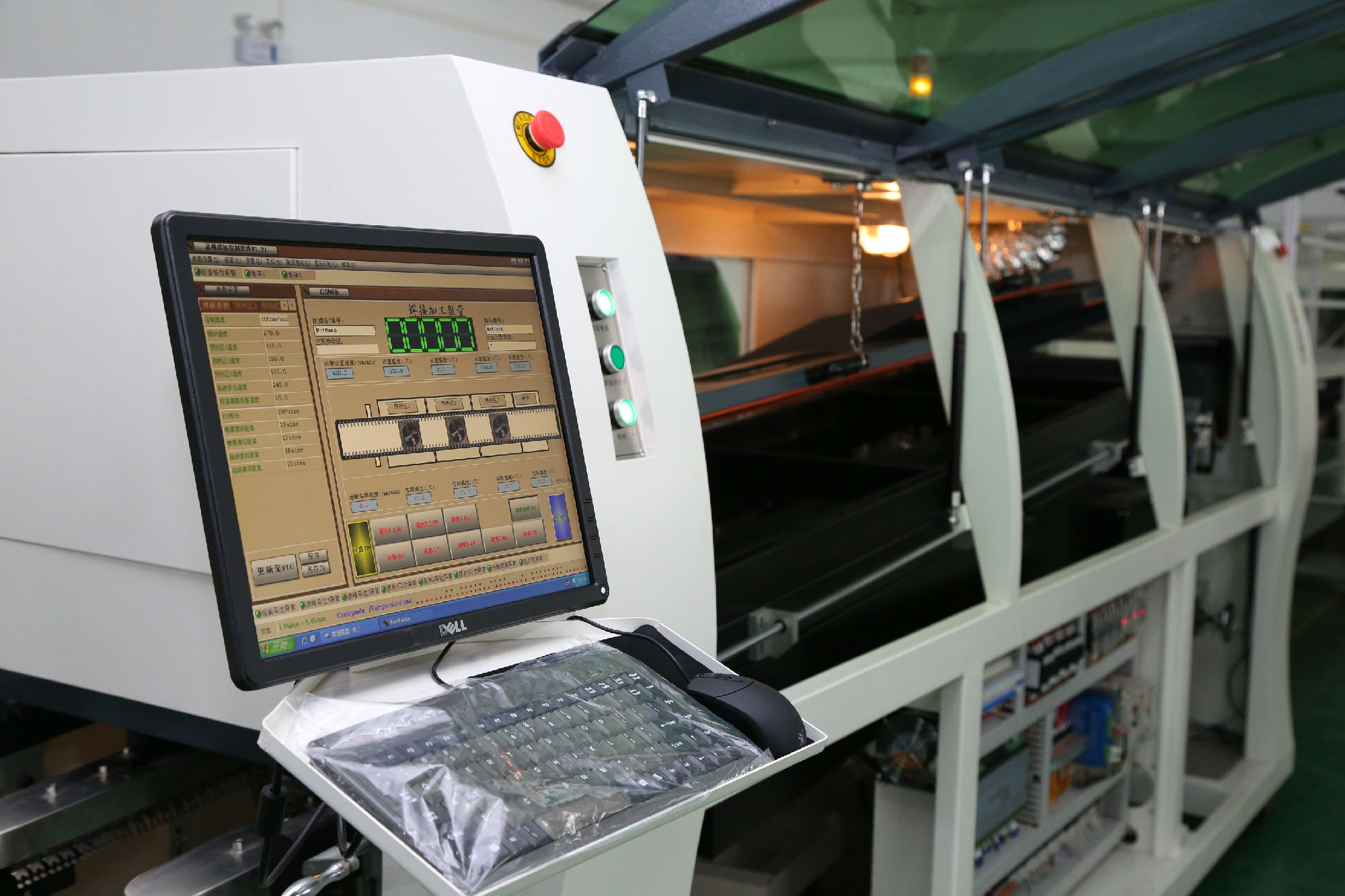

外置喷雾分体式波峰焊系列


● 适合高产能无铅、无铅工艺要求

● 喷雾区与预热区分离式结构,保证生产安全

● 晋力达自研第十代智能操控软件,工艺制程、曲线图、产品计数、自动加热功能

● 设备噪音低于60分贝以下,废气过滤回收系统符合5S无尘车间环保要求

● 自动定位喷雾和喷锡,步进电机驱动喷雾,可调节式喷锡口设计,同比减少25%电量和辅料的消耗

● 运输系统闭环控制,精确控制PCB板预热和焊接时间

● 喷流式波峰可使SMD元件阴影部分焊接无暇

● 平流式波峰锡渣氧化量极少,驼峰层流波使焊点趋向完美

● 超长热风预热均匀迅速抬高PCB板温度,快卸直拉式设计,维护方便

● 锡炉自动进出功能,维护简便


产品优点

  • 服务优

    一对一专属工程师服务

  • 保修长

    长达24个月质保,保障长时间流水作业

  • 节能好

    节能省电是晋力达为客户服务的宗旨

  • 智能化

    生产批量化、操作简单化

  • 精度高

    分段式预热,控温精度达±2℃

  • 技术强

    引进国外技术、低噪音、配合机器人作业

  • 质检严

    从原材料到生产、成品测试出厂,每道工序执行严格、科学的品质管理标准

  • 效率高

    引进一台设备可节省5-6个人工,效率更高

  • 定制快

    专业的技术团队提供非标定制服务,快速交付

产品描述

  产品功能:

  ◇开蓬式流线型外壳设计,外形美观,清理方便。

  ◇焊锡炉采用合金材料制作,自动进出功能,硅酸铝保温材料保温,炉外温度≤60℃,保温效果强,耐用氧化少,安全可靠,维护简便。

  ◇采用工业触摸屏或工控电脑+专业的三菱PLC控制技术,确保系统可靠性和稳定性。

  ◇专利步进马达移动喷雾装置,移动速度和宽度可随PCB的宽度自动调节,有效节约助焊济。

  ◇锡炉波峰均采用变频器调速,可独立控制波峰高度,喷锡稳定。

  ◇隔离式装置,助焊剂烟雾从专用排风及回收通道排出,满足环保要求。

  ◇钛合金爪配合高强度高硬度特制铝合金导轨,使用寿命长,不变形。

  ◇锡炉配备防氧化套和导流槽,缓冲带,减少锡渣氧化量。

  ◇锡炉结构设计合理,波峰之间间距小,锡渣自动汇集,清理简便,不用经常清理锡渣。

  ◇锡炉喷锡面积可根据PCB板的尺寸进行调整,减少了无效焊接区的面积,使喷锡面与空气接触面积保持最小,大大的减少了焊锡的氧化量。



产品详细



                                                                                                                                        产品参数


                                                                                                                                产品细节图
