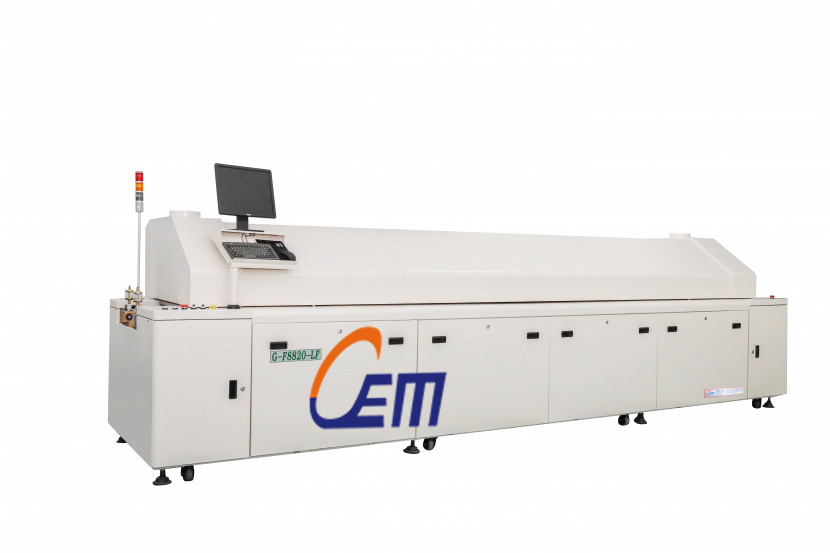

无铅全电脑热风回流焊机|设备常识

发布时间:2022-07-15 浏览:次 责任编辑:晋力达

1、加热器的形式:

加热器的结构主要部分是把高级镍络电热线装在金属管中,管内填充高温镁粉材料,可使内部热量迅速传递到发热管外的贮热全属板和区内空气中



2、加热方式:

从贮热板通孔中吹出的高温热空气通过变流速层流性变速后到达PCB表面及各种元器件、锡浆(贴片胶),通过热传递将高温气体中热量交换至PCB焊料上,保证机器内的温度分布和不同加热工件温度的均一性。



3、加热方式特点:

从贮热板中吹出的高温低速热风可将热量传递给PCB、焊料及元器件,因此:

·能对异形元器件下阴影部分焊料直接加热·能将热量直接传焊盘、焊料·能防止零件过热

·能使不同元器件的焊料达到温度平衡

·能使不同位置元器件的焊料达到温度平衡

"能对不同材质PCB进行焊接,如:软体柔性板等

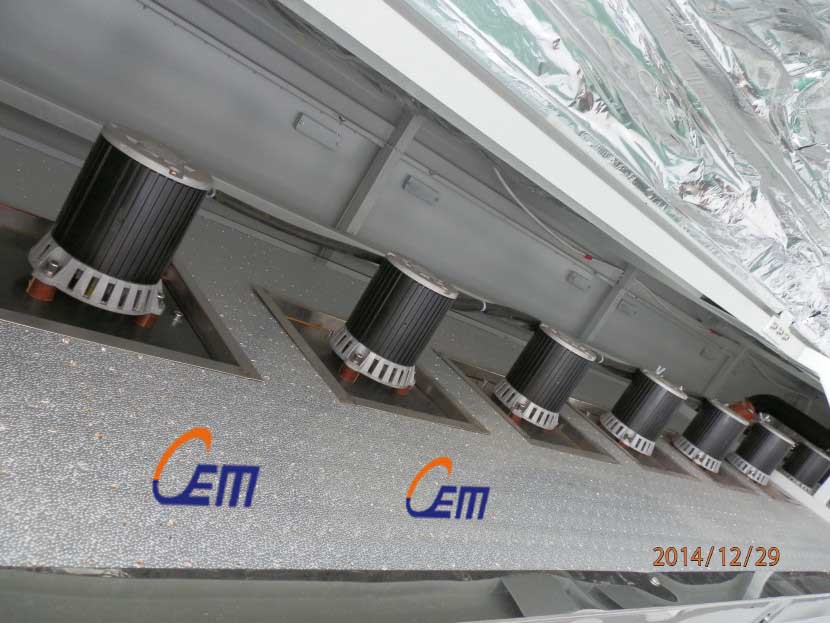

4、加热结构

温区的构成

不同的机型相对有不同的温区数:

10141216等,加热器分别是5,6,7,8等,启动功率分别是:24,28,38,48等。

温度控制检测点

每个温区都固定装有一个标准的热电偶检测点,该点为静态温度检测点,用物检测所在温区空间的静止代表温度(该点在机器出厂前经精密测试,未经厂方确认一般不可移位)

温度控制器

每个温区匹配一个精密温度控制器,用于测控该区的静态温度点。具有智能自动PID控制及模糊控制超调功能,并采用SSR大功率驱动程式
