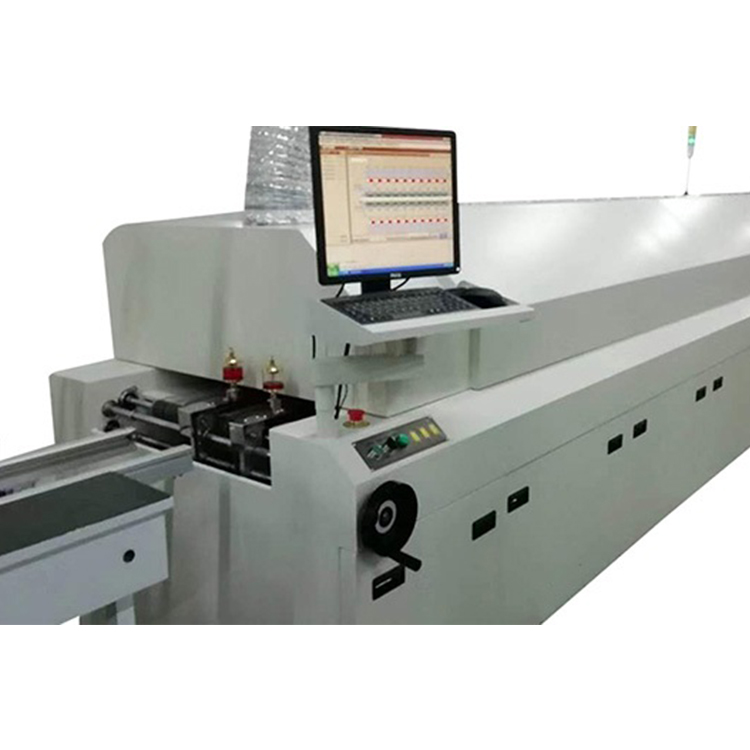

    回流焊技术在电子制造领域并不陌生，我们电脑内使用的各种板卡上的元件都是通过这种工艺焊接到线路板上的。这种工艺的优势是温度易于控制，焊接过程中还能避免氧化，制造成本也更容易控制。这种设备的内部有一个加热电路，将氮气加热到足够高的温度后吹向已经贴好元件的线路板，让元件两侧的焊料融化后与主板粘结。

    一、回流焊工艺要求

    1.要设置合理的再流焊温度曲线并定期做温度曲线的实时测试。

    2.要按照PCB设计时的焊接方向进行焊接。

    3.焊接过程中严防传送带震动。

    4.必须对首块印制板的焊接效果进行检查。

    5.焊接是否充分、焊点表面是否光滑、焊点形状是否呈半月状、锡球和残留物的情况、连焊和虚焊的情况。还要检查PCB表面颜色变化等情况。并根据检查结果调整温度曲线。在整批生产过程中要定时检查焊接质量。

    二、回流焊流程

    回流焊加工的为表面贴装的板，其流程比较复杂，可分为两种：单面贴装、双面贴装。

    A、单面贴装：预涂锡膏→贴片（分为手工贴装和机器自动贴装）→回流焊→检查及电测试。

    B、双面贴装：A面预涂锡膏→贴片（分为手工贴装和机器自动贴装）→回流焊→B面预涂锡膏→贴片（分为手工贴装和机器自动贴装）→回流焊→检查及电测试。

    回流焊的最简单的流程是"丝印焊膏--贴片--回流焊，其核心是丝印的准确，对贴片是由机器的PPM来定良率，回流焊是要控制温度上升和最高温度及下降温度曲线。
